O retentor traseiro do virabrequim tem a função de impedir o vazamento de óleo entre componentes rotativos e fixos do motor. Por isso, sua instalação correta é fundamental para preservar a lubrificação, a eficiência e a integridade do conjunto.

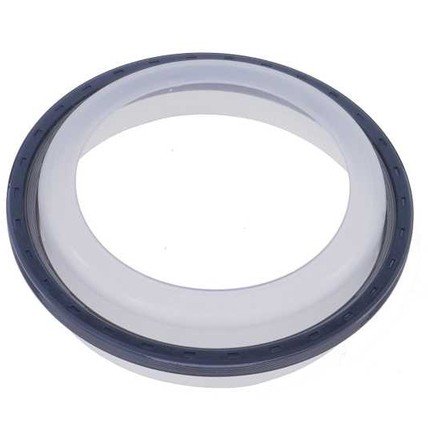

A SABÓ destaca os principais cuidados para a instalação do retentor traseiro do virabrequim SABÓ 05832GRGH, aplicado ao motor Duramax 2.8L 16V, de quatro cilindros. O procedimento exige atenção à preparação, à montagem e às verificações dimensionais.
Limpeza e inspeção são fundamentais
Antes da instalação, é necessário limpar completamente o virabrequim e o alojamento do retentor. A remoção de óleo residual, contaminantes e restos de junta evita interferências no assentamento do componente.
Também é indispensável conferir o diâmetro do virabrequim. A medida nominal deve ser de 100,00 mm, com tolerância entre 99,92 mm e 100,00 mm. Caso esteja fora desse intervalo, é necessária uma avaliação técnica antes da montagem.
O acabamento da pista do virabrequim também deve ser inspecionado. Riscos, sulcos e marcas de impacto podem comprometer a vedação e provocar vazamentos.
Atenção ao desalinhamento do eixo
Outro ponto importante é a verificação do STBM (Shaft to Bore Misalignment), que representa o desalinhamento estático entre o eixo e o alojamento.
A medição utiliza uma base magnética fixada na ponta do virabrequim e um relógio apalpador apoiado no alojamento do retentor. Excesso de excentricidade pode aumentar a pressão de contato em uma região do lábio e reduzi-la no lado oposto, favorecendo vazamentos.
Também deve ser verificado o STRO (Shaft Total Run Out), que corresponde ao batimento radial dinâmico.
“Há também o batimento radial dinâmico, o STRO (Shaft Total Run Out), medido com o mesmo conjunto de relógio apalpador e base magnética. Desta vez, a base é fixada no bloco do motor e a ponta do relógio é apoiada na pista da ponta do virabrequim onde o retentor trabalhará”, explica William Araújo, gerente de Engenharia de Aplicação, Aftermarket da SABÓ.
Montagem do retentor exige cuidado
Segundo a SABÓ, o lábio de vedação em PTFE e a pista do virabrequim devem permanecer totalmente secos, sem óleo ou graxa durante a montagem. Essa condição contribui para o correto assentamento e funcionamento do material.
O retentor deve ser posicionado cuidadosamente e alinhado à face do virabrequim. Além disso, é necessário respeitar a posição indicada para a montagem.
A utilização da ferramenta específica recomendada para o motor também é essencial. Ela garante uma aplicação uniforme da carga e ajuda a evitar montagens inclinadas ou danos ao componente.
Nos retentores SABÓ fabricados em PTFE, a luva plástica de montagem que acompanha o produto também merece atenção. Ela protege o lábio durante o encaixe e evita cortes, torções ou deformações.
A luva não deve ser removida antes da instalação do retentor no eixo.
Conferência final evita problemas
Após a instalação, o reparador deve verificar se o retentor está paralelo e corretamente alinhado à face do bloco e do virabrequim. Também é necessário conferir a profundidade de alojamento.
Segundo a SABÓ, essa verificação final é determinante para garantir a eficiência da vedação e o funcionamento adequado do motor Duramax 2.8L.
