Caixa de direção Ford Fiesta, EcoSport e Ka: defeitos e reparo

Defeitos comuns, diagnóstico e reparo correto.

A caixa de direção aplicada nos modelos Ford Fiesta, EcoSport e Ka está entre as mais complexas de se trabalhar no mercado nacional. Seu reparo exige alto nível técnico, atenção aos detalhes e absoluto respeito aos procedimentos corretos, pois pequenos erros podem resultar em vazamentos, ruídos, falhas de assistência e retorno precoce do defeito.

Nesta matéria, abordaremos os principais problemas, as diferenças construtivas e os pontos críticos de reparo dessa família de caixas.

Principais problemas

Os defeitos mais recorrentes estão ligados ao desgaste interno, falhas de vedação e erros de diagnóstico.

Vazamento de óleo

Por se tratar de uma caixa do tipo pinhão e cremalheira, os vazamentos ocorrem nos retentores superior e inferior do pinhão e nos retentores da cremalheira.

Esses componentes possuem vida útil limitada e, com o tempo, sofrem desgaste natural, tornando a reparação inevitável. No entanto, a velocidade com que esse desgaste ocorre está diretamente ligada à qualidade da manutenção preventiva, especialmente ao estado do fluido hidráulico do sistema.

Fluido contaminado, degradado ou com especificação incorreta acelera o desgaste dos retentores, favorece a perda de vedação e antecipa o aparecimento de vazamentos muitas vezes antes do prazo esperado de vida útil da caixa.

Em muitos casos, a simples substituição do reparo não resolve quando há desgaste no alojamento, exigindo correção ou recuperação da área.

Direção pesada

Embora normalmente associada a defeitos na bomba, nesses modelos, é comum a direção pesada ter origem na própria caixa de direção. Nas caixas aplicadas ao Fiesta, EcoSport e Ka, este defeito é frequentemente causado por falhas internas, e não apenas por insuficiência de pressão da bomba.

As causas mais comuns que geram a fuga interna de pressão são os anéis de teflon rompidos, desgaste da carcaça e falhas na válvula direcional impedindo que o fluido hidráulico seja corretamente direcionado para a assistência da direção, mesmo quando não há vazamentos externos visíveis.

Ruídos na direção

Os tipos de ruídos são um dos principais aliados no diagnóstico, pois ajudam a identificar a origem do defeito, como por exemplo, os zunidos, batidas e estalos.

Os zunidos normalmente indicam cavitação (entrada de ar), fluido contaminado ou óleo fora da viscosidade especificada. Esses fatores comprometem a lubrificação e a formação correta da pressão hidráulica.

Já as batidas estão geralmente associadas a folgas mecânicas, desgaste de buchas, braços axiais, carcaça da caixa de direção ou até mesmo componentes da suspensão, que muitas vezes são confundidos com falhas internas da caixa.

Por fim, os estalos, nesses modelos, estão ligados principalmente ao desacoplamento do êmbolo da cremalheira, sendo mais perceptíveis quando o volante é girado rapidamente de um lado para o outro.

Aquecimento do sistema

O superaquecimento do sistema de direção hidráulica ocorre, na maioria dos casos, pelo uso de fluido velho, contaminado ou fora da especificação. Nessas condições, o óleo perde suas propriedades de lubrificação e resistência térmica, deixando de proteger adequadamente os componentes internos.

Como consequência, há aumento do atrito, elevação da temperatura de trabalho e aceleração do desgaste de válvulas, êmbolos, retentores e superfícies de deslizamento. Esse processo compromete rapidamente a eficiência da direção e reduz significativamente a vida útil da caixa e da bomba.

Retorno excessivo de óleo no reservatório

Esse fenômeno é muito comum nos modelos Ford Fiesta, EcoSport e Ka e, na maioria das vezes, não está relacionado à caixa de direção, mas sim ao próprio reservatório.

Esses veículos utilizam um reservatório com peneira interna de malha extremamente fina, responsável por filtrar o fluido no retorno do sistema. Com o tempo, essa peneira tende a se obstruir por resíduos, borra e partículas metálicas, restringindo o fluxo de óleo que retorna da caixa.

Quando isso acontece, ocorre um acúmulo de pressão no circuito de retorno, gerando turbulência e efeito centrífugo dentro do reservatório. O resultado pode ser formação excessiva de espuma, borbulhamento visível e até a expulsão de óleo pela tampa, simulando um falso vazamento ou defeito grave no sistema. Esse tipo de sintoma só é eliminado com a substituição ou limpeza correta do reservatório, associada à troca completa do fluido e à verificação de contaminação no sistema.

Identificação das caixas e diferenças construtivas

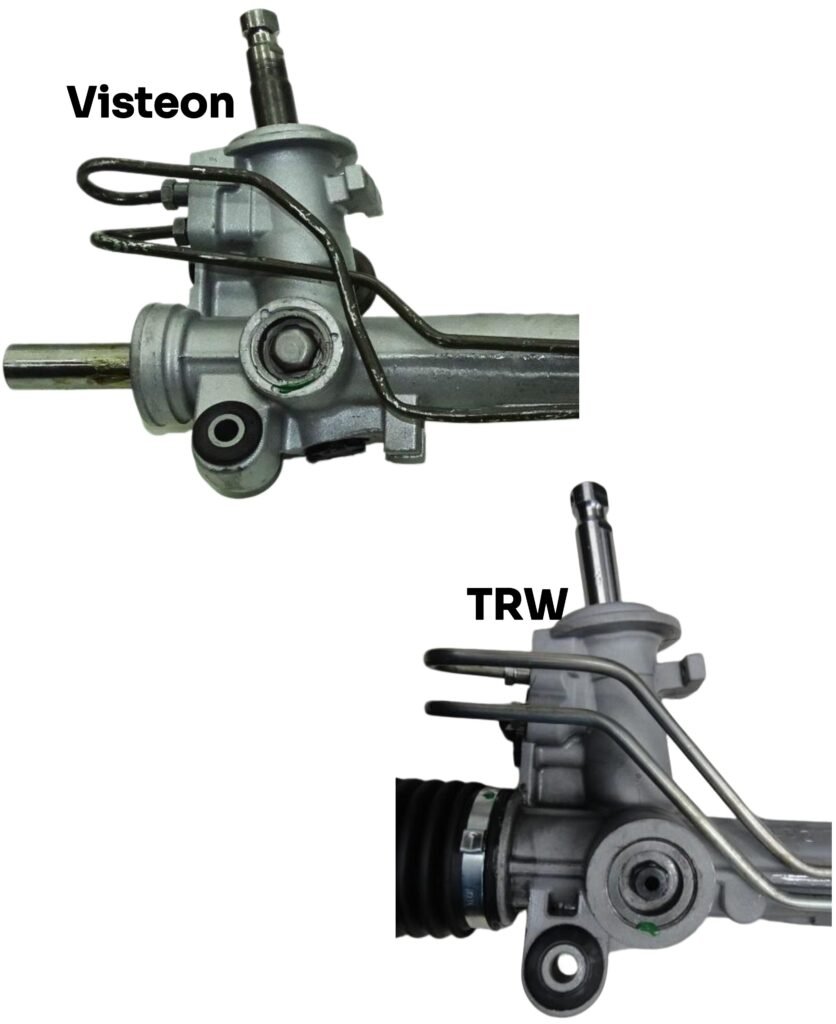

Os modelos Ford Fiesta, EcoSport e Ka utilizam caixas de direção hidráulica originais Ford, fabricadas pelas marcas TRW e Visteon, ambas identificadas pelo logotipo Ford em relevo na carcaça.

Apesar de externamente semelhantes, essas caixas possuem diferenças construtivas importantes, que impactam diretamente o método de desmontagem e reparo.

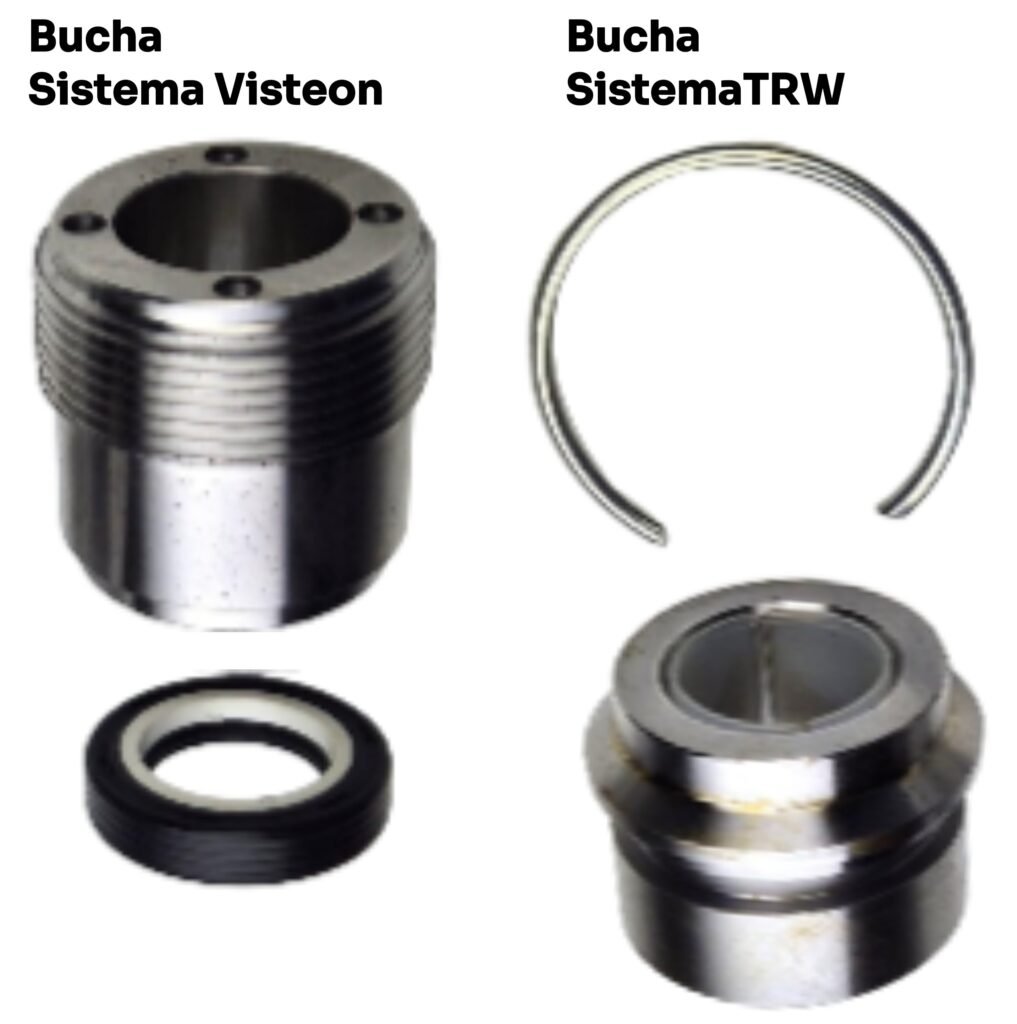

TRW – Cremalheira de 23 mm e Bucha lateral com trava angular, que exige atenção absoluta ao posicionamento durante a montagem, pois um ajuste incorreto pode gerar folga, ruído ou desgaste prematuro

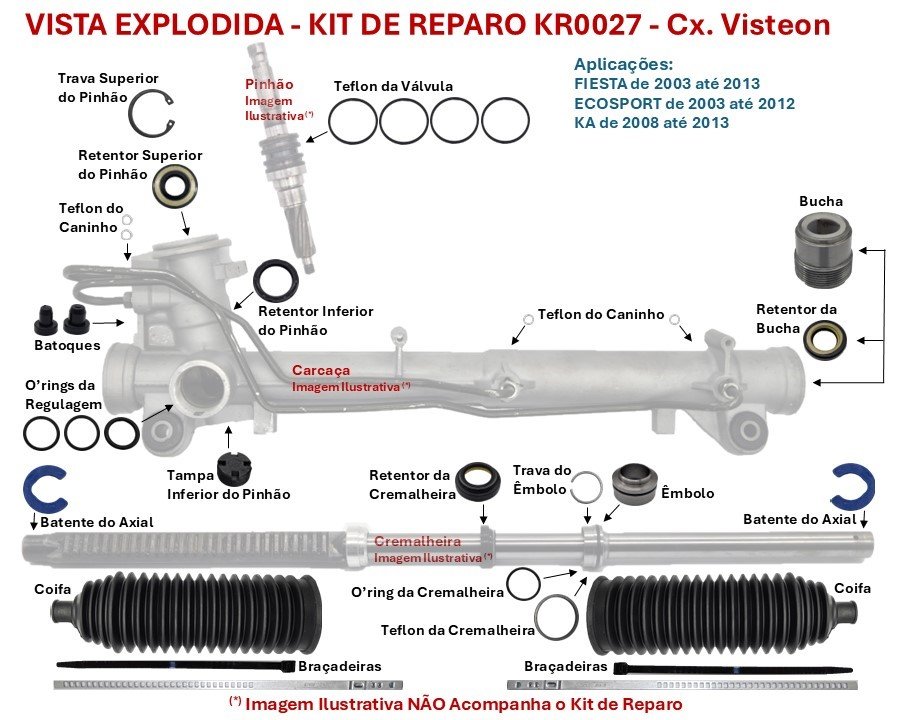

Visteon – Cremalheira de 22 mm e bucha lateral rosqueada, sem sistema de regulagem, dentro da linha Visteon, existem quatro variações construtivas internas, que definem completamente o procedimento de reparo:

• Duas versões com dentes forjados e apoio de regulagem em “Y”: nessas caixas, é obrigatória a desmontagem dos êmbolos para realizar a troca do retentor interno da cremalheira.

• Duas versões com dentes usinados: permitem a troca do retentor interno sem a desmontagem dos êmbolos, tornando o reparo mais rápido e menos invasivo.

Essas variações não são visíveis externamente, e ignorá-las pode levar a erros de procedimento, retrabalho e danos à caixa. Por isso, a correta identificação interna é fundamental para um reparo profissional e seguro.

Ponto crítico na desmontagem das Visteon

As caixas Visteon possuem um pino de trava do carretel da válvula direcional que, com o tempo, pode se deslocar da posição correta.

Quando esse pino não é identificado antes da desmontagem, o carretel pode ficar travado ou desalinhado, e a tentativa de extração forçada acaba provocando danos na carcaça, muitas vezes irreversíveis.

Por isso, existe um procedimento obrigatório antes de qualquer desmontagem:

O pino de trava deve ser verificado pelo furo da conexão da mangueira de retorno.
Se for identificado fora de posição, ele deve ser reposicionado corretamente antes de seguir com a desmontagem da válvula.

Ignorar esse detalhe é uma das principais causas de carcaças danificadas em caixas Visteon, transformando um reparo simples em prejuízo certo.

Treinamento e ferramentas

Essa é uma das poucas caixas de direção em que não é possível executar um reparo correto sem ferramentas especiais.

Devido à complexidade construtiva e às variações de modelo, é altamente recomendável investir em treinamento específico em direção hidráulica, com apoio técnico e prática orientada.
Improvisos nesse sistema quase sempre resultam em retrabalho e prejuízo.

Conclusão

Atuar com direção hidráulica exige conhecimento técnico, método e atenção aos detalhes.
Compreender os defeitos mais comuns e aplicar um diagnóstico padronizado evita retrabalhos, reduz o tempo de serviço e aumenta significativamente a confiabilidade do reparador.

Busque sempre capacitação profissional: cursos, treinamentos e palestras mantêm sua oficina atualizada e preparada para sistemas cada vez mais complexos. Conhecimento bem aplicado transforma resultados.

Da mesma forma, investir em equipamentos e ferramentas adequadas é fundamental. Além de garantir precisão no diagnóstico e no reparo, uma oficina bem estruturada transmite profissionalismo, segurança e credibilidade ao cliente e isso, por si só, já vende o serviço.

Dica do Especialista – Diagnóstico em direção hidráulica

Antes de condenar qualquer caixa de direção, sempre teste a bomba, avalie o reservatório e analise o fluido. Na prática, mais de 50% dos defeitos atribuídos à caixa têm origem em falhas na bomba, filtro saturado no reservatório ou fluido contaminado.

Um recurso simples e extremamente eficiente é o uso de um filtro de papel para analisar o óleo retirado do sistema. Ao filtrar o fluido, é possível visualizar partículas metálicas, borra e resíduos, facilitando o diagnóstico técnico e permitindo, inclusive, demonstrar ao cliente, de forma clara e objetiva, a real necessidade da manutenção.

Diagnóstico feito corretamente evita retrabalho, reduz custos e fortalece a confiança do cliente na sua oficina.

E para você, leitor dedicado que acompanhou esta matéria até o final, vai uma dica de ouro que normalmente só ensino nos treinamentos: o êmbolo da cremalheira, um dos pontos mais críticos da caixa de direção do Ford Fiesta, EcoSport e Ka.

Esse componente é, de longe, um dos mais difíceis de desmontar e montar corretamente e também uma das principais causas de retorno de defeito após o reparo.

Desmontagem correta

Sempre que for necessário remover o êmbolo da cremalheira, o procedimento deve ser feito em um torno mecânico. O método correto consiste em usiná-lo completamente para separá-lo da cremalheira sem danificar o eixo.

Após a remoção, a cremalheira deve ser polida, medida com instrumentos de precisão e, se necessário, passar por ajustes dimensionais, como polimento técnico ou aplicação de cromo duro.

Fique atento! nunca faça cromo duro na cremalheira com o êmbolo montado, esse erro compromete o encaixe, a vedação e a durabilidade do reparo.

Montagem correta

A reinstalação do êmbolo exige ferramenta especial de cravação. Ela pode ser utilizada tanto por impacto controlado quanto por prensagem, mas o objetivo é um só: garantir que o êmbolo fique absolutamente bem cravado na cremalheira.

Isso é vital porque, o êmbolo recebe a carga do assentamento do retentor interno e, se não estiver bem cravado, ele se solta já durante a montagem do retentor, resultando em vazamento interno e retorno imediato do defeito.

Atenção especial para Fiesta, EcoSport e Ka

Essa necessidade de desmontar o êmbolo é uma característica específica dessa família de caixas de direção. Em muitos outros modelos de direção hidráulica isso não é necessário, mas nesses modelos Ford, é obrigatório sempre que houver cromagem, polimento ou reparo profundo da cremalheira. Ignorar esse procedimento é praticamente garantia de retrabalho.

Na próxima edição, seguiremos aprofundando conhecimentos sobre o sistema de direção hidráulica. Não perca! Parte inferior do formulário
