Sistema de direção com assistência elétrica exige uma abordagem de diagnóstico integrada entre eletrônica e mecânica.
O sistema de direção com assistência elétrica surgiu na década de 1980, como uma solução para reduzir o consumo de combustível e as emissões de poluentes dos automóveis. Isso porque, os sistemas hidráulicos convencionais, exigem que o motor do veículo gire constantemente uma bomba pesada, o que rouba potência e gasta energia.
A direção elétrica, como é conhecida, não necessita da troca de fluído ou correia, mas, por se tratar de um equipamento que se comunica com a eletrônica do veículo, exige conhecimento técnico para realizar diagnósticos ou reparos.

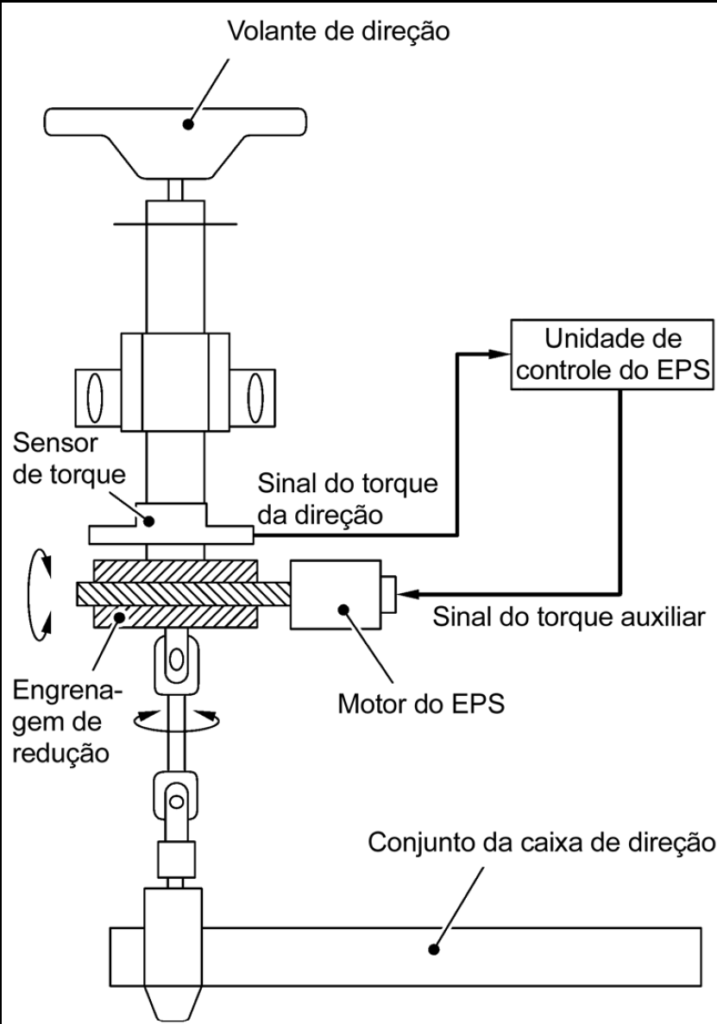

1. Funcionamento básico do sistema EPS
A direção com assistência elétrica (EPS – Electric Power Steering) utiliza um conjunto eletrônico composto por sensor de torque, unidade de controle eletrônica e um motor elétrico de alto torque.
O sensor de torque instalado na coluna de direção detecta o esforço aplicado pelo motorista ao volante e envia essa informação para a ECU EPS.
A unidade de controle calcula o nível de assistência necessário e envia um comando de corrente ao motor elétrico. O torque produzido é transmitido ao eixo da coluna de direção através de um mecanismo de redução, para auxiliar o motorista a girar o volante com menor esforço.
2. Integração com os sistemas do veículo
O módulo da direção elétrica utiliza informações provenientes da rede CAN do veículo para ajustar a assistência da direção de acordo com as condições de condução.
Entre os principais sinais utilizados estão:
• Velocidade do veículo;
• Estado de funcionamento do motor;
• Informações do sistema ABS ou controle de estabilidade.
Em baixas velocidades a assistência é maior para facilitar manobras. Em velocidades elevadas a assistência diminui para proporcionar maior estabilidade direcional.

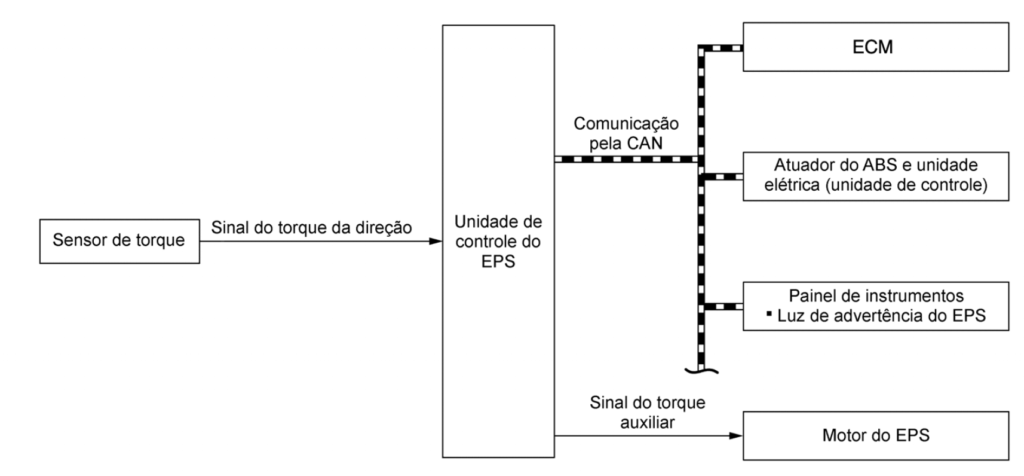

3. Diagrama simplificado do sistema EPS
O diagrama abaixo apresenta uma representação simplificada da arquitetura típica de um sistema de direção elétrica.
4. Diagnóstico através da corrente do motor
A análise da corrente consumida pelo motor de assistência é uma das ferramentas mais eficientes para o diagnóstico do EPS.
Em condições normais:
• Volante parado → corrente próxima de zero;
• Esterçamento leve → corrente moderada;
• Manobras com o veículo parado/ batente de direção → picos elevados de corrente.
Esse comportamento pode ser observado através de scanner automotivo ou mesmo um alicate amperímetro. A variação da corrente geralmente acompanha o torque aplicado ao volante.
5. Interpretação de padrões de corrente
Alguns padrões ajudam a identificar possíveis falhas no sistema:
| Corrente elevada | Corrente irregular ou instável | Corrente baixa com direção pesada |
| aumento de atrito na caixa de direção | falha no sensor de torque | falha no motor elétrico |
| travamento mecânico parcial | problema eletrônico na ECU | limitação eletrônica de assistência causada por erro detectado pelo módulo |
| sobrecarga do motor EPS |
Erros mais comuns no diagnóstico de EPS
Antes de substituir qualquer componente do sistema EPS, sempre verifique primeiro as condições mecânicas da direção.
Problemas como pivôs travados, terminais de direção desgastados ou desalinhamento da suspensão podem aumentar o esforço necessário para esterçar o volante.
Esse aumento de carga faz com que o motor EPS consuma mais corrente, podendo levar o técnico a interpretar erroneamente o problema como falha eletrônica.
Alguns erros frequentes podem levar a diagnósticos incorretos:
- Ignorar problemas mecânicos na caixa de direção ou suspensão;
- Substituir o módulo EPS sem verificar alimentação elétrica ou aterramentos;
- Não analisar os parâmetros em tempo real do sistema;
- Interpretar qualquer direção pesada como falha do motor EPS;
- Ignorar a influência da tensão da bateria no funcionamento do sistema;
- Ignorar falhas em outros sistemas eletrônicos que interagem diretamente com a EPS.
Conclusão
A direção elétrica exige uma abordagem de diagnóstico integrada entre eletrônica e mecânica.
A análise da corrente do motor de assistência, combinada com a leitura de parâmetros do sistema e com a inspeção mecânica da direção, permite compreender o comportamento real do EPS e identificar falhas com maior precisão, para evitar substituições desnecessárias de componentes.
